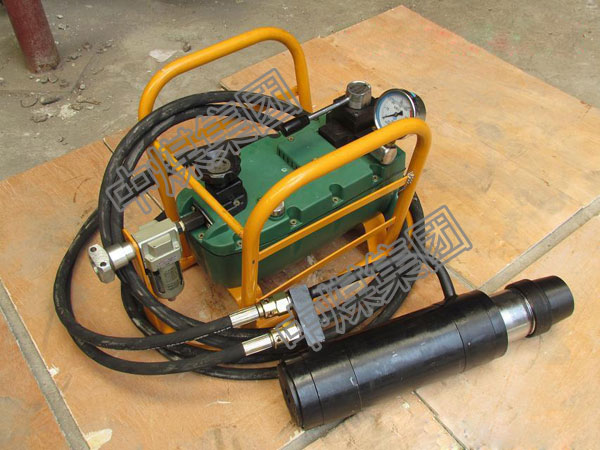

MS15-180/60型矿用锚索张拉器结构

MS15-180/60型矿用锚索张拉器之前我们大家都认识了，今天我们来说一下MS15-180/60型矿用锚索张拉器结构

双速换向油泵

双速换向油泵主要由快速插头座、快速插头、压力表、泵体、换向手柄、储油器、加油孔盖、压杆手柄等组成。在泵体内部设有进、排油阀、顺序阀、卸荷阀等。

双速换向油泵的特点是由双柱塞组成。当油泵工作时，双柱塞同时作功，快速输油。当压力达到设定压力时，大柱塞吸入的油通过顺序阀返回储油器，小柱塞继续输油至额定压力。这样既提高了效率，又减少了工作阻力。

当油泵需要换向时，扳动换向卸荷手柄顺时针旋紧，泵体上端（快速接头座）输出压力油，泵体下端（快速接头）回油。

当换向卸荷手柄逆时针旋紧时，泵体上端（快速接头座）回油，泵体下端（快速接头）输出压力油。

当换向卸荷手柄旋松时，油泵卸荷。

锚索拉拔器

锚索拉拔器主要由快速接头座、快速接头、手柄、油缸、支撑座等组成。在活塞内部设有涨紧锚索的卡具。拉拔器的油缸是一双作用油缸，当压力油通过快速接头座进入油缸时，活塞向前运动，拉拔开始。当压力油通过快速接头进入油缸时，活塞退回，卡具自动张开。

更换不同的支撑座，可取下安装后的锚索卡头。

高压油管总成

高压油管总成主要由快速接头、压接管、高压油管、快速接头座等组成。管路的连接采用快速接头。该接头采用钢球闭锁径向密封。接头内带有单向阀芯，接头分离时，能自动迅速地封闭管道，油液不外漏。用户在使用过程中，不用任何工具就可快速拆装，并可任意接长。
