张拉机具简介

张拉机具主要手动电动油泵、带单向阀的快速接头、高压油管、预应力张拉千斤顶等组成，该张拉机具主要用于煤矿巷道锚索支护时张拉锚索并安装锚具，张拉机具也可用于桥梁、隧道、高速公路等张拉预应力钢绞线。

MSY-120/15型，MSY-180/15型手动锚索张拉机具用于张拉直径Φ15.24的预应力钢绞线或锚索，MSY-180/18型手动锚索张拉机具用于张拉直径Φ17.8的预应力钢绞线或锚索。

锚索张拉机具按型号分为：MS15锚索张拉机具、MS18型锚索张拉机具。

按大小分为：Φ15.24锚索张拉机具，Φ17.8锚索张拉机具，Φ18.9锚索张拉机具，Φ21.6锚索张拉机具

按操作方式分为：手动锚索张拉机具，气动锚索张拉机具。

手动锚索张拉机具特点：

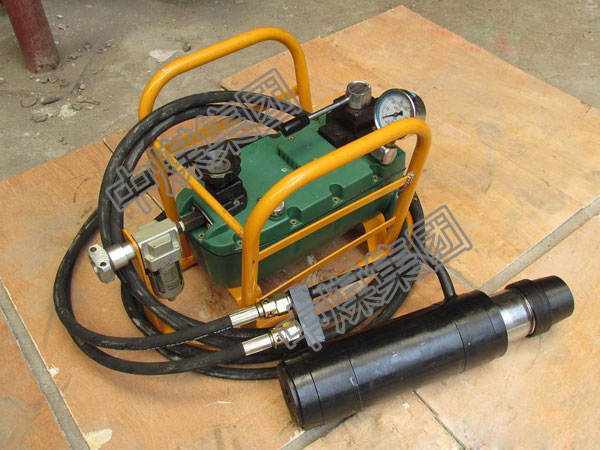

手动锚索张拉机具由预应力张拉千斤顶、带单向阀的快速接头、高压油管、手动油泵等组成。

气动锚索张拉机具产品特点：

气动锚索张拉机具结构合理、性能可靠，操作简单、使用安全，特别适合煤矿井下有防爆要求的场合使用。

张拉机具技术参数：

型 号MSY-120/15

工作压力 MPa 60

额定工作压力 MPa 58

承压面积 cm2 21.36

额定张拉力 kN 120

穿孔直径 mm Φ17.5

适用锚索（钢绞线）直径 mm Φ15.24

一次张拉行程 mm 150

高压油管内径 mm Φ6

手动油泵重量（含油） kg 12.5

张拉千斤顶重量（含油） kg 9.8
