大家对于矿用锚索张拉机具应该不陌生了，但是大家知道矿用锚索张拉机具的结构有什么特点吗？知道矿用锚索张拉机具的性能参数是多少吗？不知道并且对此比较感兴趣的朋友不防进来看看小编精心为您准备的文章，不会让您失望的，快来看看吧。
矿用锚索张拉机具是煤矿、非煤矿巷道和锚索安装和退卸的设备。该锚索张拉机具分手动（MS）和气动（MQ）两大类，并分别有15、18、22三个型号分别用于锚索直径为15.24、17.8、22的锚索的安装和退卸。
矿用锚索张拉机具的结构

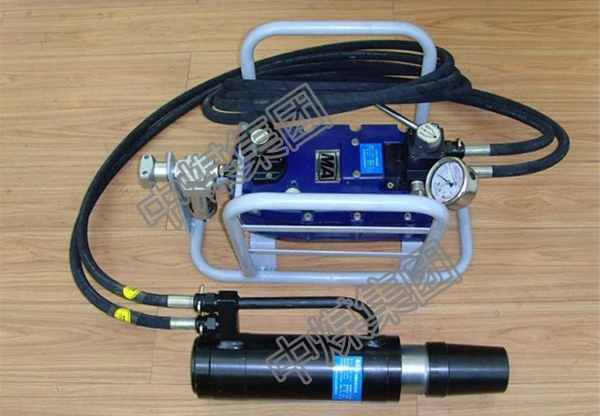

我厂生产的矿用锚索张拉机具主要由液压泵（手动泵或气动泵），双向千斤顶，高压胶管，压力表组成。它适用于煤矿井下和非煤矿井使用锚索的矿山工程，该机具同样也适用于各种地面隧道，巷道，涵洞等使用锚索的矿山工程。该机具具有结构简单、操作方便、使用安全、易于维修、经久耐用等特点。液压泵的低压溢流阀和高压溢流阀的工作压力分别为2MPa和5MPa。该机具还具有适用范围广大的特点，只须更换顶前盖和工具锚，就能实现同一套机具能安装和拆卸分别为15.24、17.8、22三种锚索。
矿用锚索张拉机具的结构性能
| 性能参数 | 参数值 | |||||
| 整机 | 额定张拉力(kN) | 180 | ||||
| 千斤顶额定压力(MPa) | 55 | |||||
| 适应锚索公称直径(mm) | 15.24 17.8 22 | |||||
| 张拉力值满量程准确度偏差 | 3% | |||||
| 张拉力测量仪表 | 型式 | 指针式 | ||||
| 型号 | ||||||
| 量程 | 0-264kN | |||||
| 精度等级 | 2．5 | |||||
| 张拉千 斤顶 | 缸径(mm) | 75 | ||||
| 行程(mm) | 160 | |||||
| 中心孔径(mm) | 17 20 24 | |||||
| 机重(kg) | 16 | |||||
| 液压泵站 | 系统额定工作压力（MPa） | 55 | ||||
| 油箱有效容积（L） | 2.4 | |||||
| 气动 | 系统额定流量（L/min） | 0.65 | ||||
| 供气压力（MPa） | 0.4 | 0.5 | 0.63 | |||
| 耗气量（L/min） | 6.5 | 8 | 9 | |||
| 噪声 | 声功率级（dBA） | 101 | 107 | 112 | ||
| 泵站1m处声压级（dBA） | 91 | 93 | 95 | |||
| 机重（kg） | 15 | |||||
| 手动 | 手摇力（N） | 350 | ||||
| 系统排量（mL/次） | 18 | |||||
| 型式 | 机械压力 | |||||
| 机重（kg） |
11.5 |
|||||
