锚索张拉机具小编分享了很多内容，关于锚索张拉机具大家基本有所掌握了，那么大家对于锚索张拉机具的结构性能有哪些了解呢？小编在这里为大家介绍一下吧，希望对大家能够有所帮助，毕竟市面上有很多锚索张拉机具厂家，但是对于锚索张拉机具却还不够了解，好啦，大家一起来看看吧！
矿用锚索张拉机具是煤矿、非煤矿巷道和锚索安装和退卸的设备。该锚索张拉机具分手动（MS）和气动（MQ）两大类，并分别有15、18、22三个型号分别用于锚索直径为15.24、17.8、22的锚索的安装和退卸。
矿用锚索张拉机具的结构

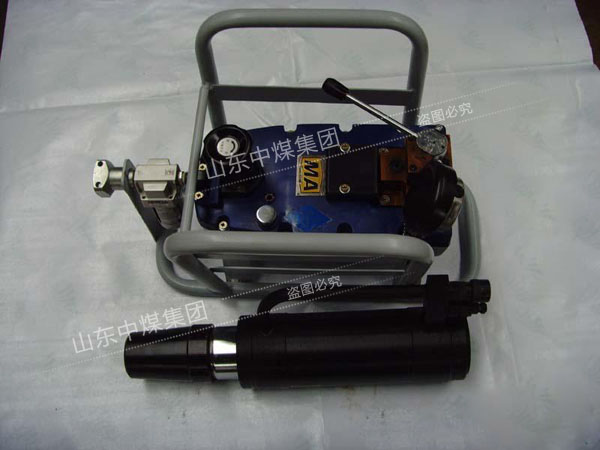

我厂生产的矿用锚索张拉机具主要由液压泵（手动泵或气动泵），双向千斤顶，高压胶管，压力表组成。它适用于煤矿井下和非煤矿井使用锚索的矿山工程，该机具同样也适用于各种地面隧道，巷道，涵洞等使用锚索的矿山工程。该机具具有结构简单、操作方便、使用安全、易于维修、经久耐用等特点。液压泵的低压溢流阀和高压溢流阀的工作压力分别为2MPa和5MPa。该机具还具有适用范围广大的特点，只须更换顶前盖和工具锚，就能实现同一套机具能安装和拆卸分别为15.24、17.8、22三种锚索。
矿用锚索张拉机具的结构性能
| 性能参数 | 参数值 | |||||
| 整机 | 额定张拉力(kN) | 180 | ||||
| 千斤顶额定压力(MPa) | 55 | |||||
| 适应锚索公称直径(mm) | 15.24 17.8 22 | |||||
| 张拉力值满量程准确度偏差 | 3% | |||||
| 张拉力测量仪表 | 型式 | 指针式 | ||||
| 型号 | ||||||
| 量程 | 0-264kN | |||||
| 精度等级 | 2．5 | |||||
| 张拉千 斤顶 | 缸径(mm) | 75 | ||||
| 行程(mm) | 160 | |||||
| 中心孔径(mm) | 17 20 24 | |||||
| 机重(kg) | 16 | |||||
| 液压泵站 | 系统额定工作压力（MPa） | 55 | ||||
| 油箱有效容积（L） | 2.4 | |||||
| 气动 | 系统额定流量（L/min） | 0.65 | ||||
| 供气压力（MPa） | 0.4 | 0.5 | 0.63 | |||
| 耗气量（L/min） | 6.5 | 8 | 9 | |||
| 噪声 | 声功率级（dBA） | 101 | 107 | 112 | ||
| 泵站1m处声压级（dBA） | 91 | 93 | 95 | |||
| 机重（kg） | 15 | |||||
| 手动 | 手摇力（N） | 350 | ||||
| 系统排量（mL/次） | 18 | |||||
| 型式 | 机械压力 | |||||
| 机重（kg） | 11.5 | |||||
