锚索张拉机具的结构及基本原理

随着科技的不断更新发展，锚索张拉机具也是得到了进一步的使用。锚索张拉机具在其结构及原理上有着比较明显的轮廓，锚索张拉机具在其结构组成上也能看出其基本的工作原理是怎样的？下面小编会为大家讲解一下锚索张拉机具的结构及其基本原理。

锚索张拉机具的结构及基本原理：

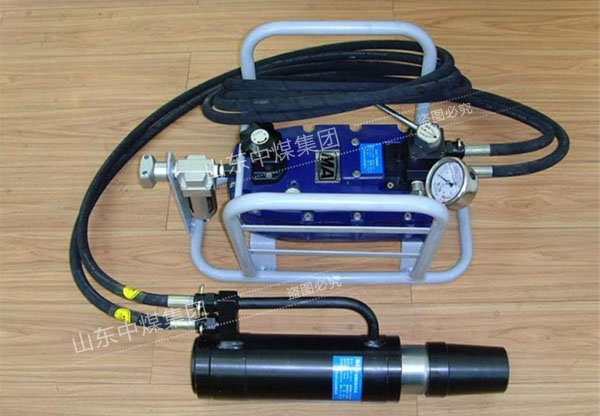

锚索张拉机具是由外缸（19）、中缸（21）、内柱（20）、固定在内柱上的内置锚具（5）、锥顶（1）等 组成。使用时，先将张拉千斤顶的中缸退回到低位置。把钢板（托盘）、外置锚具等套放好、把 钢绞线插入张拉千斤顶的顶孔内约150mm，使锥顶预紧外置的锚具体，其锁片则在锥顶的凹孔内可自由由退缩，然后使中缸顶出。在中缸顶出的过程中由压块（4）脱离固定在内柱上的内置锚具的锁片（7）在弹力推动下锁定钢绞线，从而在中缸顶出事钢绞线不断被拉伸，外置锚具连同钢板（托盘）则不断被拉紧。当中缸顶出到预定位置后，退回中缸，外置锚具的锁片锁定钢绞线，从而使钢绞线处在承载状态，顶板则被牢牢地托住。中缸退回底后，内置锚具的锁片松开，将张拉千斤顶顶取下。

以上关于锚索张拉机具的结构及其原理内容就为大家讲解到这里了，希望大家能够对锚索张拉机具进一步的加深了解。
