在此之前小编一直在为大家介绍手动锚索张拉机具，不知道大家对于手动锚索张拉机具了解了多少，知道了手动锚索张拉机具的几种型号了？不大清楚的朋友可以看看之前小编所发布的文章，今天小编接着为大家介绍手动锚索张拉机具的一种型号即MS型手动锚索张拉机具，快随着小编一起来看看吧。当然如果在此过程中您有什么地方不懂的可随时拨打电话400-086-0537来告诉小编，小编将竭尽所能的为您解答疑惑，小编期待着您的来电！
MS型手动锚索张拉机具具是煤矿巷道锚索预应力张拉安装的必备工具，确保锚索张紧达到预应力指标，是锚索安装成功的重要工具。

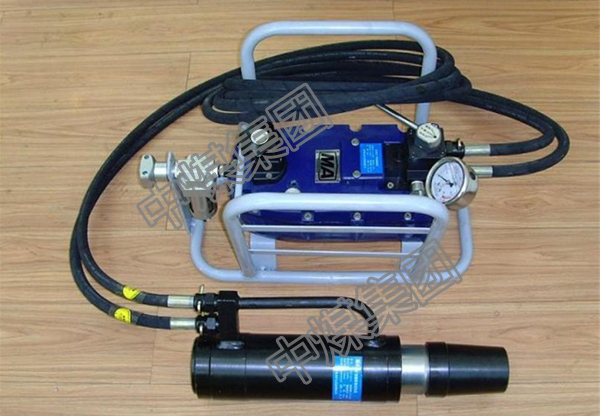

MS型手动锚索张拉机具由张拉千斤顶、SYB-2S型手动液压泵以及高压胶管组成,千斤顶内置工具锚，不但实现自动锚固和自动退锚，而且保证了操作安全，提高了工作效率。额定张拉力：120～400KN,适用锚索：15.24、17.8、18.9、21.6 mm。手动液压泵换成气动液压泵即为气动锚索张拉机具。
MS型手动锚索张拉机具结构合理、性能可靠，操作简单、使用安全。
| 参数/型号 |
MS15/18/19-180/55 |
MS15/18/19-230/55 |
MS15-300/55
MS18-300/55 |
MS22-300/55
MS19-300/55 |
||
| 整机 | 额定张拉力（kN） | 180 | 230 | 300 | 300 | |
| 千斤顶额定压力（MPa） |
55 |
55 |
55 |
55 |
||
| 适应锚索公称直径（mm） | 15.24/17.8/18.9 | 15.24/17.8/18.9 |
15.24
17.8 |
21.6
18.9
|
||
| 满量程准确度偏差 | ≤3％ | ≤3％ | ≤3％ | ≤3％ | ||
|
张拉力
测量 仪表 |
型 式 | 指针式 | 指针式 | 指针式 | 指针式 | |
| 型 号 | YN60 | YN60 | YN60 | YN60 | ||
| 量 程（kN） | 0～280 | 0～280 | 0～320 | 0～320 | ||
| 精度等级 | 1.5级 | 1.5级 | 1.5级 | 1.5级 | ||
|
张拉
千斤顶 |
缸径（mm） | 75 | 80 | 100 | 100 | |
| 行程（mm） | 150 | 130 | 110 | 110 | ||
| 中心孔径（mm） | 18 | 20 | 20 | 24 | ||
| 机 重（kg） | 18 | 19 | 25 | 25 | ||
|
液 压
泵 站 |
系统额定压力 mpa | 63 | 63 | 63 | 63 | |
| 系统排量 (ml/次) | 低压 | 14.5 | 14.5 | 14.5 | 14.5 | |
| 高压 | 2．3 | 2．3 | 2．3 | 2．3 | ||
| 油箱有效容积 (L) | 4 L | 4 L | 4 L | 4 L | ||
| 机重 （kg） | 11.5 | 11.5 | 11.5 | 11.5 | ||
| 型式 | 双出口，手动式 | 双出口，手动 | 双出口，手动 | 双出口，手动 | ||
| 手摇力 | 500 N | 500 N | 500 N | 500 N | ||
