MS15-250/63锚索张拉机具

MS15-250/63锚索张拉机具简介

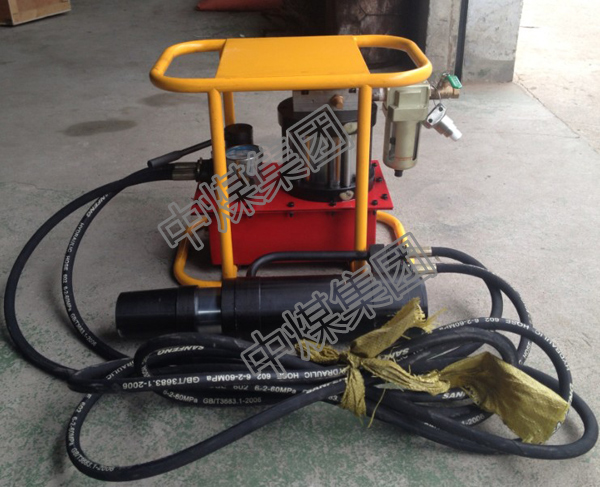

MS15-250/63锚索张拉机具是煤矿井下监测锚索锚固力的一种专用张拉机具，主要用于煤矿巷道顶板应力释放，回收索具和托梁，人为强行放顶，避免采空区大面积悬空。由双速换向油泵、高压油管总成、锚索拉拔器组成。

MS15-250/63锚索张拉机具主要用于煤矿及其他矿山的锚喷支护工程中,测定锚索锚固力,对工程质量检验和锚索的研究具有重大的意义,具有体积小,重量轻,操作简单,安全可靠等特点.

MS15-250/63锚索张拉机具结构组成

MS15-250/63锚索张拉机具双速换向油泵主要由快速插头座、快速插头、压力表、泵体、换向手柄、储油器、脚踏支架、加油孔盖、压杆手柄等组成。在泵体内部设有进、排油阀、顺序阀、卸荷阀等。

MS15-250/63锚索张拉机具千斤顶主要由快速接头座、快速接头、手柄、油缸、支撑座等组成。

MS15-250/63锚索张拉机具高压油管总成主要由快速接头、压接管、高压油管、快速接头座等组成。管路的连接采用快速接头 。该接头采用钢球闭锁径向封锁。

MS15-250/63锚索张拉机具技术性能

双速换向油泵

适应锚索直径mm(15.24)

额定压力：63MPa

操作阻力：＜50KN

供油方式：双速换向

柱塞直径：φ25

额定储油：1L

高速排油：≈8ml/次

单机重量：7.5kg

低速排油：≈2ml/次

锚索张拉千斤顶

额定压力：63MPa

额定拉力：250KN

活塞行程：52mm

活塞面积：35cm2
